createGradientBox是Matrix类中的一个方法，在做渐变填充（beginGradientFill）或渐变笔触（lineGradientStyle）的时候可能会用到。

createGradientBox有5个参数，如下，参数的涵义，官方API写的很清楚，可以看一下。

• 渐变框宽度：渐变扩展到的宽度（以像素为单位）

• 渐变框高度：渐变扩展到的高度（以像素为单位）

• 渐变框旋转：将应用于渐变的旋转角度（以弧度为单位）

• 水平平移：将渐变水平移动的距离（以像素为单位）

• 垂直平移：将渐变垂直移动的距离（以像素为单位）

虽然写的很清楚，但是这几个参数到底是什么意思呢，下面，我们就结合flash中的渐变变形工具来理解一下。

在flash中，画一个矩形，填充选为线性渐变，用渐变变形工具选中刚才的矩形，如下。

为了看的清，我稍微拉伸了一下，可以看到两条蓝色的线，这两条蓝色的线组成的矩形，就是GradientBox（渐变框）。渐变框的宽度高度旋转角度就是矩形的宽度高度旋转角度，需要注意的是平移，平移值得是矩形框中间那个小圆点（flash中可以拖动改变位置）相对于父容器坐标原点的位移。其实，如果做过变形框，就很好理解了，变形框和元件是分离的，其实我们操作的是变形框，只是在变形框变形的时候，对可视元件也做了相同的变形操作。

下面是旋转之后的。

matrix对象调用createGradientBox之后，matrix对象的属性值就和这个渐变框的matrix属性值相同了。如此看来，其实我们可以直接创建matrix或者通过旋转平移缩放来得到GradientBox的matrix，而不必使用createGradientBox，createGradientBox只是提供了一些便利而已。

例1

下面是官方帮助文档中的例子。

 var myMatrix:Matrix = new Matrix();
             trace(myMatrix.toString());          // (a=1, b=0, c=0, d=1, tx=0, ty=0)

             myMatrix.createGradientBox(200, 200, 0, 50, 50);
             trace(myMatrix.toString());          // (a=0.1220703125, b=0, c=0, d=0.1220703125, tx=150, ty=150)

             var colors:Array = [0xFF0000, 0x0000FF];
             var alphas:Array = [100, 100];
             var ratios:Array = [0, 0xFF];

             this.graphics.beginGradientFill(GradientType.LINEAR, colors, alphas, ratios, myMatrix);
             this.graphics.drawRect(0, 0, 300, 200);

画出的图形如下：

createGradientBox的参数是(200, 200, 0, 50, 50)，也就是一个宽200、高200的矩形框，没有旋转，沿x轴y轴分别平移50。

渐变框实际应该就是图中黑色的矩形框，flash中线性渐变沿高度方向平移不起作用。所以，你会看到flash中渐变框沿y轴没有平移。

那么这个矩形框的matrix值应该是多少呢？

把矩形框看做一个影片剪辑，影片剪辑的原点为中心（即小圆点坐在的位置），那么，它的matrix应该是(a=1, b=0, c=0, d=1, tx=150, ty=150)。

等一下，实际输出的matrix却是(a=0.1220703125, b=0, c=0, d=0.1220703125, tx=150, ty=150)，tx、ty没有问题，a和d的值错了。

例2

如果我们把旋转角度改为30°试试。

myMatrix.createGradientBox(200, 200, Math.PI/6, 50, 50);

发现输出变成了(a=0.10571599167290512, b=0.06103515624999999, c=-0.06103515624999999, d=0.10571599167290512, tx=150, ty=150)，

按照我们上面的理论，矩形框的matrix应该是d=a=cos(30°)=根号3/2=0.8660254037844387,b=sin(30°)=0.5，c=-b=-0.5；

仔细观察，上面的输出结果中，a和d还是相等的，c还是等于-b的，我们算一下:

0.8660254037844387/0.10571599167290512=8.192;

0.5/0.06103515624999999=8.192;

比值是相等的。

同样，对于第一个例子：

1/0.1220703125=8.192;

初步猜想：也就是说，两个matrix只是a/b/c/d值差了一个比例系数。我们在不使用createGradientBox计算出matrix之后，应该给abcd除以8.192，再用于beginGradientFill和lineGradientStyle就得到预期的结果了。

我们知道，ad乘以一个系数，代表的物理含义是缩放，bc乘以一个系数代表的物理含义是倾斜或剪切。

例3

上面的例子（用例2，因为可以看到bc的值），我们用的宽高都是200，如果我们改变宽高值，比如把高改为400，会怎么样呢？

试验发现输出变成了(a=0.10571599167290512, b=0.12207031249999999, c=-0.06103515624999999, d=0.21143198334581023, tx=150, ty=250)。

对比一下，发现，b和d都变成了原来的两倍。

按照我们上面的理论，矩形框的matrix还应该是a=cos(30°)=根号3/2=0.8660254037844387,b=sin(30°)=0.5，c=-b=-0.5；

再来分析一下：

我们上面没有考虑矩形框的缩放，矩形的宽高就是我们设置的宽高，matrix中是不涉及宽高的，矩形的宽高不同只会影响tx和ty，实际上我们发现，高变为原来的两倍，d会变为原来的两倍，也就是说，是有缩放的，既然有缩放，就要有一个scale=1时的基础宽高。高200的时候，d的比值是8.192，也就是说基础高应该是200*8.192=1638.4。b和d有着相同的缩放变化，所以我们不妨简单的理解为，高的缩放会影响bd的缩放，同样的，宽会影响ac。

同样，我们计算一下基础宽的值，同样为200*8.192=1638.4。

也就是说，变形框的初始宽高为1638.4，当我们创建的变形框，都是由一个宽高都是1638.4的矩形框变形得到的。对于宽是如何影响ac的值的，还不能解释。但是经过验证，确实是可行的。

总结一下：

matrix.a = Math.cos(r) * w / 1638.4;

matrix.d = Math.cos(r) * h / 1638.4;

matrix.b = Math.sin(r) * h / 1638.4;

matrix.c = -Math.sin(r) * w / 1638.4;

对于tx,ty常规处理即可。

其中，r是旋转角度，单位弧度，w、h为宽高。

例4

如myMatrix.createGradientBox(200, 400, Math.PI/6, 50, 50);

等价于：

myMatrix.a = Math.cos(Math.PI/6) * 200 / 1638.4;

myMatrix.d = Math.cos(Math.PI/6) * 400 / 1638.4;

myMatrix.b = Math.sin(Math.PI/6) * 400 / 1638.4;

myMatrix.c = -Math.sin(Math.PI/6) * 200 / 1638.4;

myMatrix.tx=200/2+50;

myMatrix.ty=400/2+50;

可自行验证。

继续。

如果createGradientBox创建的真的是falsh中我们看到的那个变形框的话，我们知道，对于线性渐变填充，改变高度，并不会改变填充效果。

试验一下：

var myMatrix:Matrix = new Matrix();
             trace(myMatrix.toString());          // (a=1, b=0, c=0, d=1, tx=0, ty=0)

             myMatrix.createGradientBox(200, 400,  Math.PI/6, 50, 50);
             trace(myMatrix.toString());          // (a=0.10571599167290512, b=0.12207031249999999, c=-0.06103515624999999, d=0.21143198334581023, tx=150, ty=250)

             var colors:Array = [0xFF0000, 0x0000FF];
             var alphas:Array = [100, 100];
             var ratios:Array = [0, 0xFF];

             this.graphics.beginGradientFill(GradientType.LINEAR, colors, alphas, ratios, myMatrix);
             this.graphics.drawRect(0, 0, 400, 200);

myMatrix = new Matrix();
             myMatrix.createGradientBox(200, 100, Math.PI/6, 50, 260);
             trace(myMatrix.toString());          //(a=0.10571599167290512, b=0.030517578124999997, c=-0.06103515624999999, d=0.05285799583645256, tx=150, ty=310)

             this.graphics.beginGradientFill(GradientType.LINEAR, colors, alphas, ratios, myMatrix);
             this.graphics.drawRect(0,210, 400, 200);

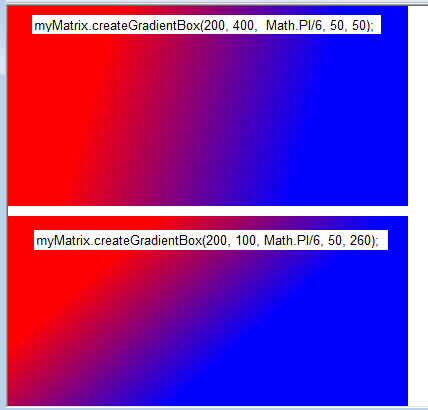

createGradientBox的参数，只有高度不一样（y方向平移是为了弥补画图位置的偏移），第一个是400，第二个是100。画出的图如下：

两个图的填充明显不一样。也就是说，我们前边关于createGradientBox创建的就是那个渐变框，以及渐变框的属性与createGradientBox中参数的对应关系，等等，都是错的，或者哪里有问题。我猜想，问题出在旋转那里，旋转并不是绕渐变框的中心那个小圆圈旋转。

越来越理不清了。

如果我们不管createGradientBox方法，就是想要按照我上面理解的变形宽来设置渐变填充的话，改为下面这样就可以了。

matrix.a = Math.cos(r) * w / 1638.4;

matrix.d = Math.cos(r) * h / 1638.4;

matrix.b = Math.sin(r) * w / 1638.4;

matrix.c = -Math.sin(r) * h / 1638.4;

对于tx,ty常规处理即可。

对于放射性渐变填充，上面的公式同样适用。

同样，对于渐变笔触也适用。

有空做个演示的demo放在这里。

。。。。。。
